كيف تعمل خلايا الحمل: العلم وراء دقة الميزان

كيف تعمل خلية الحمل: الإجابة المختصرة

تقوم خلية الحمل بتحويل القوة الميكانيكية - الوزن - إلى إشارة كهربائية. يوجد داخل كل خلية تحميل عنصر معدني يتشوه قليلاً تحت الحمل. وترتبط بهذا العنصر مقاييس الانفعال: وهي عبارة عن رقائق مقاومة رقيقة تتغير مقاومتها الكهربائية أثناء تمددها أو ضغطها. وينتج عن هذا التغيير في المقاومة خرج جهد قابل للقياس يتناسب مع القوة المطبقة. في أ الميزان ، يتم وضع خلايا تحميل متعددة أسفل السطح، وتتم معالجة إشاراتها الكهربائية المجمعة بواسطة مؤشر أو صندوق توصيل لعرض قراءة الوزن.

هذه هي الآلية الأساسية. كل شيء آخر - الختم المحكم، وتعويض درجة الحرارة، والحماية من الحمل الزائد، والإخراج الرقمي - هو هندسة مبنية على هذا المبدأ الأساسي. إن فهم التفاصيل أمر مهم لأن اختيار خلية التحميل، والتركيب، والصيانة تحدد بشكل مباشر مدى دقة وموثوقية أداء الميزان على مدار سنوات من التشغيل.

مقياس الضغط: جوهر كل خلية تحميل

مقياس الضغط هو عنصر الاستشعار الذي يجعل تكنولوجيا خلايا الحمل ممكنة. وهو يتكون من نمط رقائق معدنية دقيقة - عادةً ما تكون سبيكة من النيكل والكروم - مربوطة بمادة لاصقة على سطح جسم معدني مرن، وعادةً ما تكون سبائك الفولاذ عالية الجودة أو الفولاذ المقاوم للصدأ. عندما يتشوه الجسم المعدني تحت الوزن، فإن الرقاقة تتشوه معه. يؤدي هذا إلى تغيير المقاومة الكهربائية للرقاقة وفقًا للعلاقة الموصوفة بواسطة عامل القياس (GF).

عامل القياس لمعظم مقاييس الضغط المعدني تقريبًا 2.0 مما يعني أن السلالة بنسبة 0.1% تنتج تغيرًا بنسبة 0.2% في المقاومة. بالنسبة لمقياس الضغط القياسي 350 أوم، فإن ذلك يترجم إلى تغيير في المقاومة يبلغ حوالي 0.7 أوم - وهي قيمة صغيرة تتطلب تصميمًا دقيقًا للدائرة لقياسها بدقة.

حلبة جسر ويتستون

تستخدم خلايا الحمل أربعة مقاييس ضغط مرتبة في تكوين جسر ويتستون. يتم وضع مقياسين في التوتر (يستطيلان تحت الحمل) واثنين في الضغط (يقصران تحت الحمل). يوفر هذا الترتيب العديد من المزايا الهامة:

• يتم مضاعفة إشارة الخرج مقارنة باستخدام مقياس واحد، مما يحسن الحساسية.
• يتم إلغاء تأثيرات درجة الحرارة لأن المقاييس الأربعة تواجه نفس البيئة الحرارية.
• يتم تقليل الأخطاء غير الخطية من خلال ترتيب المقياس المتعارض.
• ينتج الجسر خرجًا صفريًا عند صفر حمل (خرج فارغ)، مما يجعل معالجة الإشارة أسهل.

جهد الإثارة القياسي 5 إلى 15 فولت تيار مستمر يتم تطبيقه عبر الجسر. عند السعة المقدرة، ينتج الجسر خرجًا بمستوى الميلي فولت — عادةً 2 مللي فولت/فولت ، مما يعني أن الإثارة 10 فولت تنتج 20 مللي فولت عند التحميل الكامل. ثم يتم تضخيم هذه الإشارة ومعالجتها.

أنواع خلايا الحمل المستخدمة في جسور الوزن

لا تشترك جميع خلايا التحميل في نفس الشكل الهندسي. يحدد الشكل الداخلي للعنصر المرن كيفية تشوهه، مما يؤثر على الدقة ونطاق السعة والملاءمة لتكوينات الميزان المختلفة.

خلايا تحميل الضغط

هذا هو النوع الأكثر شيوعًا الموجود في جسور الوزن المثبتة على الحفرة والمثبتة على السطح. وهي مصممة لتحمل الحمل في محور واحد - بشكل مستقيم للأسفل - وعادةً ما تكون أسطوانية أو على شكل فطيرة. تتعامل خلايا الضغط المستخدمة في موازين البسكول مع السعات من 50 طنًا إلى أكثر من 150 طنًا لكل خلية ، مع ستة إلى اثنتي عشرة خلية تدعم عادةً سطح الميزان الكامل. فهي قوية، وسهلة التركيب، وتتعامل مع الأحمال الجانبية بشكل جيد إلى حد معقول عند تزويدها بأجهزة التركيب المناسبة.

خلايا تحميل شعاع الانحناء

تعمل خلايا الشعاع المنحنية على مبدأ الشعاع الكابولي أو المزدوج. يتم تطبيق الحمل على نقطة أو نقطتين على طول العارضة المثبتة في الطرف الآخر، مما يؤدي إلى انحناءها. تلتقط مقاييس الضغط الموضوعة في أقصى موقع لحظة الانحناء هذا التشوه. تحظى هذه الخلايا بشعبية كبيرة في موازين المنصات منخفضة المستوى وبعض تصميمات الميزان المحمول نظرًا لأنه يمكن تركيبها في شكل سطح سطحي ضحل جدًا. يتم استخدامها عادةً للقدرات التي تقل عن 20 طن لكل خلية .

خلايا تحميل شعاع القص

تقيس خلايا شعاع القص إجهاد القص بدلاً من الانحناء أو الضغط المباشر. يتم توجيه مقاييس الضغط بزاوية 45 درجة إلى محور الشعاع لالتقاط الحد الأقصى من إجهاد القص. هذا التصميم غير حساس إلى حد كبير لنقطة تطبيق الحمل - وهي ميزة كبيرة في تطبيقات الميزانين حيث قد لا يهبط الحمل المحوري للمركبة في موضع محدد. توفر عوارض القص دقة ممتازة، وعادةً ما يتم تحقيق ذلك OIML فئة C3 أو أفضل ، وتستخدم على نطاق واسع في كل من موازين المحور المحمولة ومنشآت الميزان الدائم.

خلايا تحميل أحادية النقطة

تم تصميم الخلايا أحادية النقطة لإعطاء قراءات دقيقة بغض النظر عن مكان وضع الحمل على المنصة - ضمن الحدود. يتم استخدامها بشكل أساسي في موازين المنصات الأصغر ونادرًا ما توجد في قبان الشاحنات بالحجم الكامل. ومع ذلك، فإنها تظهر في بعض موازين لوحة المحور المستخدمة في فحوصات الإنفاذ السريعة على جانب الطريق.

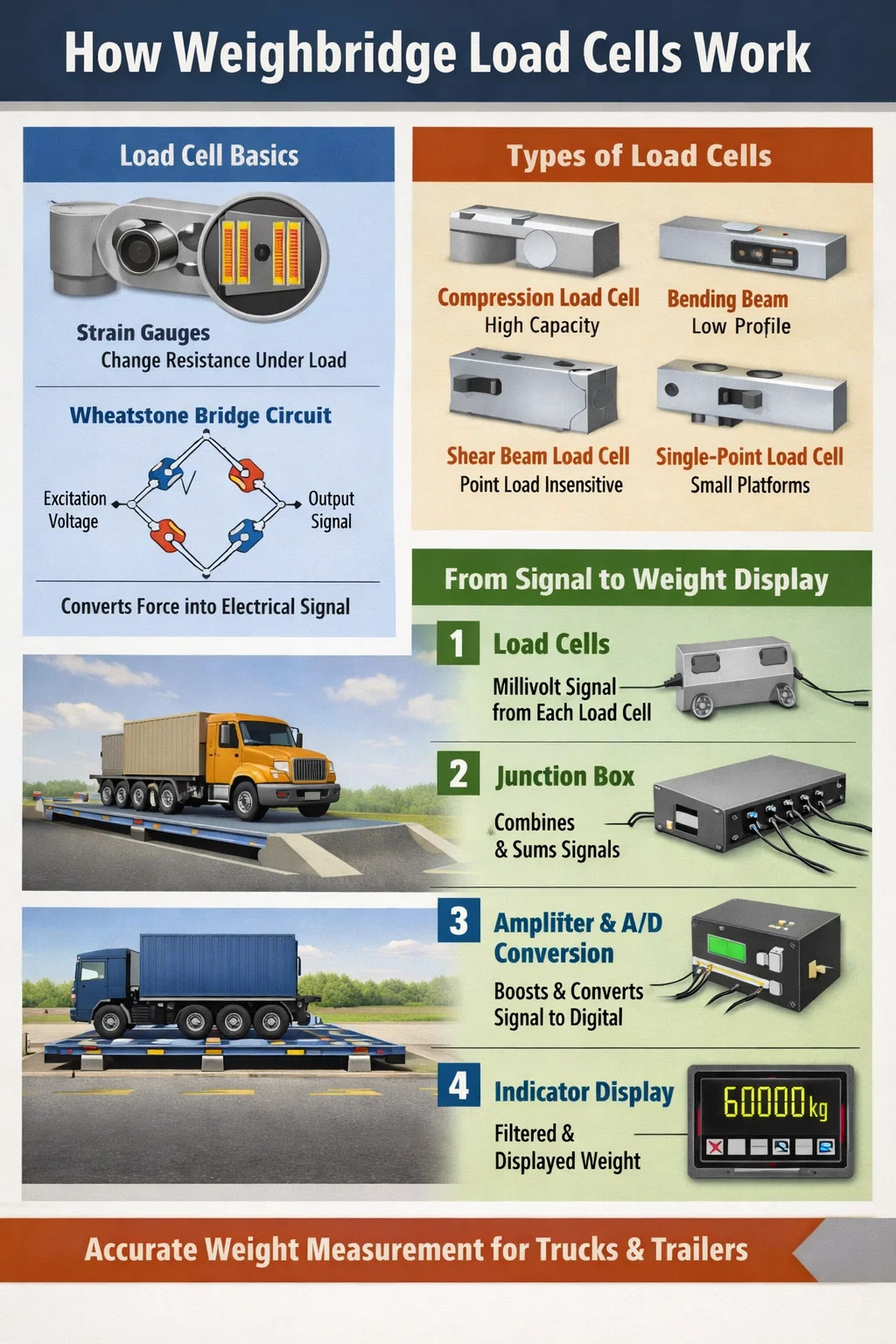

من الإشارة الخام إلى قراءة الوزن: مسار الإشارة في الميزان

إن فهم كيفية عمل خلية الحمل بمعزل عن بعضها البعض ليس سوى جزء من الصورة. في تركيب الميزان، تعمل خلايا الحمل المتعددة معًا، وتمر إشاراتها عبر عدة مراحل معالجة قبل ظهور قيمة الوزن على الشاشة.

الخطوة 1: إخراج الخلية الفردية

تنتج كل خلية تحميل أسفل سطح الميزان إشارة بمستوى الميلي فولت تتناسب مع القوة التي تحملها. ونظرًا لأن الحمولة من المركبة لا تتمركز بشكل مثالي أبدًا، فإن الخلايا الفردية تحمل حصصًا غير متساوية. يمكن لشاحنة كتلتها 60 طنًا متوقفة بشكل غير متماثل أن تفرض 12 طنًا على خلية زاوية واحدة و8 أطنان على خلية أخرى.

الخطوة 2: صندوق التوصيل وجمع الإشارة

يتم تشغيل جميع كابلات الخلايا الفردية إلى صندوق التوصيل (يُسمى أيضًا صندوق الجمع). وفي الداخل، يتم دمج الإشارات، إما بشكل سلبي من خلال شبكات جمع المقاومة أو بشكل فعال من خلال التضخيم. تستخدم صناديق الوصلات ذات الجمع السلبي مقاومات القطع لضبط الاختلافات في حساسية الخلية، مما يضمن أن الحمل بمقدار طن واحد على أي خلية مفردة ينتج عنه مساهمة مماثلة في الناتج المجمع. تعد خطوة المعايرة هذه أمرًا بالغ الأهمية: فبدونها، سيؤثر موضع الحمولة على سطح الميزان على القراءة النهائية.

الخطوة 3: التضخيم والتحويل التناظري إلى الرقمي

تنتقل إشارة الميليفولت المجمعة - والتي لا تزال صغيرة جدًا - إلى مؤشر الوزن. وفي الداخل، يعمل مضخم الأجهزة الدقيق على تعزيز الإشارة، عادةً إلى نطاق يتراوح بين 0-10 فولت. يقوم المحول التناظري إلى الرقمي (ADC) بعد ذلك بأخذ عينات من الإشارة المضخمة. استخدام مؤشرات الميزان الحديثة 24 بت أدكس ، والتي توفر أكثر من 16 مليون خطوة منفصلة عبر نطاق القياس. تعد هذه الدقة أدق بكثير من زيادة العرض المطلوبة قانونًا، مما يوفر قراءة مستقرة ومقاومة للضوضاء.

الخطوة 4: التصفية الرقمية والعرض

بيانات ADC الخام صاخبة. يؤدي تحميل الرياح واهتزاز السيارة والتداخل الكهربائي إلى حدوث تقلبات سريعة. يطبق المعالج الدقيق للمؤشر خوارزميات التصفية الرقمية - غالبًا ما تكون مرشحات متوسطة قابلة للتكوين أو مرشحات تعتمد على التردد - لاستخراج قيمة وزن ثابتة. يتم تقريب القيمة المعروضة النهائية إلى فترة المقياس المعتمدة، والتي تكون عادةً بالنسبة لجسور الميزان القانونية للتجارة 20 كجم لمقياس 60 طن.

مواصفات خلية التحميل الرئيسية وما تعنيه بالنسبة لأداء الميزان

عند اختيار خلايا الحمل لجسر الميزان، فإن أرقام ورقة البيانات تتنبأ مباشرة بجودة القياس. إليك ما تعنيه كل مواصفات فعليًا في الممارسة العملية.

السعة المقدرة (إيماكس)

الحد الأقصى للحمل الذي تم تصميم الخلية لقياسه بدقة. من أجل السلامة، يتم تصنيف خلايا الحمل أيضًا على أنها تحميل زائد آمن — عادةً 150% من السعة المقدرة - والحمل الزائد النهائي قبل حدوث ضرر دائم، عادةً 300% . يحتاج الميزان الذي يتعامل مع أوزان مركبة إجمالية تبلغ 60 طنًا مدعومًا بست خلايا إلى خلايا مصنفة لـ 15 طنًا على الأقل لكل منها عند أخذ توزيع الحمولة في الاعتبار، بالإضافة إلى هامش حمل زائد كافٍ للتحميل الديناميكي أثناء دخول السيارة.

فئة الدقة (نماكس)

تقوم المنظمة الدولية للقياس القانوني (OIML) بتصنيف خلايا الحمل من الفئة أ (أعلى دقة) إلى الفئة د (الأدنى). تكون خلايا تحميل الميزان عادةً فئة C3 أو C4 ، حيث يشير الرقم إلى الحد الأقصى لعدد فترات التحقق — 3000 أو 4000 على التوالي. يمكن لخلية التحميل C3 المستخدمة في الميزان الذي يزن 60 طنًا أن تدعم زيادة العرض بمقدار 60000 كجم ÷ 3000 = 20 كجم، وهو ما يتوافق مع متطلبات الميزان القياسي.

خطأ مجتمعة

تجمع هذه المواصفات بين الأخطاء غير الخطية والتباطؤ في قيمة واحدة، ويتم التعبير عنها عادةً كنسبة مئوية من المخرجات المقدرة. بالنسبة لخلية التحميل C3، يكون الخطأ المدمج عادةً ±0.023% من الناتج المقدر أو أفضل . في خلية سعة 20 طنًا تنتج 2 مللي فولت/فولت عند التحميل الكامل، يتوافق هذا مع خطأ أقل من 0.9 ميكروفولت - وهي قيمة صغيرة للغاية تتطلب ممارسات حماية وأسلاك دقيقة للحفاظ عليها من خلال سلسلة الإشارة.

معاملات درجة الحرارة

تواجه خلايا الحمل المستخدمة في تركيبات الميزانين الخارجية تقلبات كبيرة في درجات الحرارة. هناك معاملان لدرجة الحرارة مهمان:

• المعارف التقليدية صفر : التغير في الخرج الصفري لكل درجة تغير في درجة الحرارة، والذي يتم تحديده عادةً على أنه أقل من 0.02% من الخرج المقدر لكل 10 درجات مئوية.
• المعارف التقليدية سبان : التغير في الحساسية لكل درجة، عادة أقل من 0.008% لكل 10 درجة مئوية لخلايا الحمل عالية الجودة.

في الميزان الخارجي الذي يعمل من -10 درجة مئوية إلى 50 درجة مئوية - نطاق 60 درجة - فإن الخلية ذات TK Span البالغة 0.008%/10 درجة مئوية سوف تشهد تحولًا في المدى بمقدار 0.048% . وعلى مقياس 60 طنًا، يمثل ذلك انحرافًا قدره 29 كجم بسبب درجة الحرارة وحدها. ولهذا السبب يتم دائمًا إجراء معايرة الميزان في درجة حرارة التشغيل، ولهذا السبب فإن إعادة التحقق الدورية مطلوبة قانونًا.

حماية الدخول (تصنيف IP)

يتم تركيب خلايا تحميل الميزان بشكل دائم في الهواء الطلق، غالبًا في بيئات الحفر المعرضة للفيضانات والطين والغسيل بالضغط. الحد الأدنى المقبول لتصنيف IP لخلايا تحميل الميزان هو IP67 (مقاوم للغبار ويتحمل الغمر المؤقت حتى عمق 1 متر). تحدد العديد من المنشآت IP68 أو IP69K ، التصنيف الأخير يسمح بنفثات مياه ذات ضغط عالٍ ودرجة حرارة عالية - وهو أمر مناسب للمواقع التي تقوم بتنظيف سطح الميزان بانتظام.

خلايا التحميل التناظرية مقابل خلايا التحميل الرقمية في أنظمة الميزان

تقوم خلايا الحمل التقليدية بإخراج إشارة ميلي فولت تناظرية. على مدى العقدين الماضيين، أصبحت خلايا الحمل الرقمية - التي تدمج ADC والمعالج الدقيق مباشرة داخل جسم خلية التحميل - شائعة بشكل متزايد في تركيبات الميزان. الفرق كبير من الناحية العملية.

أنظمة خلايا الحمل التناظرية

تعتبر الخلايا التناظرية أبسط وأقل تكلفة ومتوافقة مع أي مؤشر وزن موجود في السوق تقريبًا. إشارات الميليفولت الخاصة بها معرضة للتداخل الكهرومغناطيسي (EMI) عبر الكابلات الطويلة - وهو مصدر قلق حقيقي في المواقع الصناعية الكبيرة التي تحتوي على آلات ثقيلة. الحد الأقصى العملي لتشغيل الكابل قبل أن يصبح تدهور الإشارة مشكلة هو تقريبًا 100 إلى 150 متر مع كابل محمي قياسي.

أنظمة خلايا الحمل الرقمية

تقوم خلايا التحميل الرقمية بتحويل إشارة مقياس الضغط إلى قيمة رقمية داخل مبيت الخلية وتنقل البيانات عبر ناقل تسلسلي - عادةً RS-485 أو CAN bus. تشمل المزايا الرئيسية ما يلي:

• الحصانة ضد التداخل الكهرومغناطيسي (EMI) أثناء تشغيل الكابلات الطويلة، مع نقل موثوق به 500 متر أو أكثر .
• تشخيصات الخلايا الفردية - يمكن للمؤشر تحديد الخلية المحددة التي بها مشكلة، بدلاً من مجرد اكتشاف خطأ في النظام.
• يتم إجراء تعويض درجة الحرارة التلقائي داخل كل خلية باستخدام مستشعر درجة الحرارة الخاص بها.
• تشذيب ومعايرة مبسطة من خلال البرامج بدلاً من ضبط المقاوم.

وتتمثل المقايضة في التكلفة - فخلايا التحميل الرقمية أكثر تكلفة بكثير - وتقييد البائع، نظرًا لأن الخلايا من شركات مصنعة مختلفة غالبًا ما تستخدم بروتوكولات اتصال غير متوافقة.

كيف يتم تركيب خلايا الحمل في الميزان

التثبيت الصحيح لا يقل أهمية عن جودة الخلية. ستؤدي خلية التحميل المحددة تمامًا والمثبتة بشكل غير صحيح إلى إعطاء قراءات غير دقيقة وغير مستقرة. يجب أن تقوم أنظمة تركيب خلايا تحميل الميزان بإنجاز العديد من الأشياء في وقت واحد.

نقل القوة العمودية أثناء رفض الأحمال الجانبية

تم تصميم خلايا الحمل لقياس القوة في محور واحد. تؤدي الأحمال الجانبية - الناجمة عن فرملة السيارة، أو التمدد الحراري للسطح، أو عدم محاذاة السطح - إلى حدوث خطأ وتسريع التعب. تستخدم مجموعات التركيب المسامير المتأرجحة، أو أزرار التحميل، أو قواعد خلايا التحميل ذاتية المحاذاة لضمان رفض القوى خارج المحور ميكانيكيًا. يسمح تركيب الدبوس المتأرجح للخلية بالإمالة قليلاً في أي اتجاه، ونقل فقط المكون الرأسي لأي قوة مطبقة إلى عنصر الاستشعار.

استيعاب التوسع الحراري

سيتم توسيع سطح الميزان الفولاذي الذي يبلغ طوله 18 مترًا تقريبًا 10 ملم بين درجات حرارة الشتاء والصيف في مناخ معتدل (باستخدام معامل تمدد حراري يبلغ حوالي 11.7 × 10⁻⁶ / درجة مئوية ونطاق درجة حرارة 50 درجة مئوية). يجب أن تسمح أجهزة التثبيت بهذه الحركة دون ربط. تعالج تكوينات التثبيت ذات النهاية الثابتة والنهاية الحرة هذا الأمر عن طريق تثبيت السطح في أحد الأطراف والسماح بحركة انزلاق مقيدة في الطرف الآخر، مما يمنع تفسير التمدد الحراري على أنه تغيير في الحمل.

منع الرفع

تستخدم بعض تصميمات تركيب خلايا التحميل مسامير ربط أو مشابك تثبيت لمنع سطح السفينة من الرفع عن الخلايا أثناء التحميل خارج المركز. بدون تقييد الرفع، يمكن أن يؤدي الحمل اللامركزي بالقرب من أحد طرفي الميزان إلى ارتفاع الطرف المقابل، مما يؤدي إلى تفريغ الخلايا من الحمل وإحداث خطأ كبير. تعد مجموعات قضبان الفحص التي تحد من حركة السطح لأعلى إلى 2-3 مم جزءًا قياسيًا من تركيبات الميزان عالي الجودة.

أوضاع فشل خلايا الحمل الشائعة في قبان الشاحنات

خلايا الحمل قوية ولكنها ليست غير قابلة للتدمير. إن معرفة كيفية فشلها يساعد فرق الصيانة على تحديد المشكلات قبل أن تتسبب في أخطاء كبيرة في الوزن أو فشل كامل في النظام.

دخول الرطوبة

حتى الخلايا ذات التصنيف IP68 يمكن أن تتعرض للخطر في حالة تلف نقاط دخول الكبل، أو إذا لم يتم إغلاق موصلات الكبل بشكل صحيح، أو إذا كان جسم الخلية متشققًا فعليًا. تتسبب الرطوبة التي تصل إلى مقاييس الانفعال في تآكل الرقاقة وتغييرات في خصائص الالتصاق وفي النهاية تسرب كهربائي بين أذرع الجسر. عادةً ما يكون العرض عبارة عن انحراف تدريجي في القراءة الصفرية وزيادة عدم الاستقرار. التحقق من مقاومة العزل بين دوائر الجسر وجسم الخلية (يجب أن تتجاوز 5000 ميجا أوم على خلية سليمة) هي خطوة تشخيصية قياسية.

الزائد والتعب

إن الحمل الزائد الشديد - من مركبة تصطدم بالسطح بسرعة، أو من رافعة تهبط بحمولة ثقيلة بشكل غير متوقع - يمكن أن يؤدي إلى تشويه العنصر المرن بشكل لدن. بمجرد تشوهها، تتغير نقطة الصفر للخلية بشكل دائم ولا يمكن إعادة معايرتها. يتراكم التعب على مدى ملايين دورات التحميل؛ تم تصنيف معظم خلايا الميزان عالية الجودة 10 مليون دورة أو أكثر بالقدرة المقدرة، ولكن التحميل المفاجئ والتحميل الزائد يقلل بشكل كبير من عمر الكلال.

تلف الكابل

تعمل كابلات خلايا التحميل في مواقع مكشوفة أسفل أسطح الميزان. يعد تلف القوارض والثني المتكرر من حركة سطح السفينة والسحق الجسدي من الحطام من الأسباب الشائعة لفشل الكابل. يؤدي الدرع التالف أو الكسر الجزئي في موصل الإشارة إلى حدوث ضوضاء أو أخطاء إزاحة أو فقدان كامل للإشارة. تعد حماية قنوات الكابلات والفحص البصري المنتظم من الإجراءات الوقائية البسيطة التي تعمل على إطالة عمر النظام.

تآكل أجهزة التركيب

تتميز أجسام خلايا الحمل المصنوعة من الفولاذ المقاوم للصدأ بأنها مقاومة للتآكل، لكن أجهزة التثبيت المحيطة المصنوعة من الفولاذ الطري - قواعد خلايا الحمل، وقضبان الفحص، ومسامير التثبيت - ليست كذلك. يمكن أن تتعطل الأجهزة المتآكلة، وتمنع الحركات الصغيرة اللازمة أثناء التمدد الحراري، وتسبب قوى جانبية على خلية التحميل. يعد جدول الفحص والتشحيم السنوي لتركيب الأجهزة بمثابة الحد الأدنى من متطلبات الصيانة.

المعايرة: ربط فيزياء خلية الحمل بالدقة القانونية

إن خرج خلية الحمل بالميليفولت لا معنى له حتى تتم معايرته مقابل الأوزان المرجعية المعروفة. تحدد المعايرة العلاقة الرياضية بين الخرج الكهربائي والوزن المعروض، وتؤكد إعادة المعايرة الدورية أن العلاقة لم تنحرف.

معايرة الوزن الساكن

المعيار الذهبي لمعايرة الميزان هو تحميل السطح بأوزان اختبارية معتمدة ذات كتلة معروفة — عادةً كتل معتمدة من الفئة M1 أو F2 يمكن عزوها إلى المعايير الوطنية. يتم ضبط المؤشر بحيث تتطابق القراءة المعروضة مع الوزن المطبق في نقاط متعددة عبر نطاق القياس الكامل. بالنسبة لجسر الميزان الذي يبلغ وزنه 60 طنًا، تتضمن المعايرة عادةً أحمال اختبار عند 0 و20% و50% و100% من السعة القصوى.

معايرة الوزن البديل

يعد نقل ومعالجة أوزان الاختبار الكافية لإجراء معايرة كاملة السعة أمرًا مكلفًا ويتطلب جهدًا لوجستيًا. تسمح طرق الوزن البديلة — باستخدام جهاز مرجعي لخلية الحمل الهيدروليكي أو مركبة ذات وزن معتمد — بإجراء فحوصات المعايرة بتكلفة أقل. يتم قبول هذه الطرق من قبل العديد من سلطات الأوزان والمقاييس الوطنية للتحقق الدوري بين معايرة الثقل الساكن الكامل، بشرط إجراء المعايرة الأولية باستخدام الأوزان الساكنة.

متطلبات التحقق القانوني

يجب أن يتم التحقق بشكل دوري من قبان القبان المستخدم في التجارة - إصدار فواتير العملاء حسب الوزن، أو التحقق من امتثال المركبات، أو القياس المالي - من قبل هيئة تفتيش معتمدة. في الاتحاد الأوروبي، يحدد توجيه أجهزة الوزن غير الأوتوماتيكية (NAWI) الحد الأقصى للأخطاء المسموح بها (MPE) للقبان التجاري: ± 0.5 فترات زمنية عند التحقق الأولي و ± 1 فاصل زمني في الخدمة. تختلف فترات التحقق حسب الولاية القضائية ولكنها شائعة 1 إلى 2 سنة .

نصائح عملية لزيادة عمر خلية التحميل إلى الحد الأقصى في تطبيقات موازين الشاحنات

يجب أن تظل خلايا الحمل الموجودة في الميزان الذي يتم صيانته جيدًا دقيقة من 10 إلى 20 سنة . يتطلب الوصول إلى عمر الخدمة هذا اهتمامًا متسقًا ببعض المجالات الرئيسية.

• فرض حدود السرعة المنحدرة. تولد شاحنة بوزن 40 طنًا تصطدم بحافة سطح السفينة بسرعة 20 كم/ساعة عامل تأثير ديناميكي يتراوح من 1.3 إلى 1.5 أو أكثر - مما يؤدي إلى تطبيق 52 إلى 60 طنًا بشكل فوري. تعمل منحدرات السرعة أو علامات السرعة التي تحد من الوصول إلى 5 كم/ساعة على تقليل التحميل الديناميكي بشكل كبير.
• حافظ على الحفرة جافة. قم بتركيب المضخات الغاطسة بمفاتيح تعويم أوتوماتيكية في منشآت الميزان من نوع الحفرة. يعمل الماء الراكد على تسريع تآكل أجهزة التثبيت ويزيد من خطر دخول الرطوبة إلى موصلات الكابلات.
• فحص قنوات الكابلات بشكل ربع سنوي. ابحث عن التكسير أو التشقق أو الإزاحة التي تعرض الكابلات للتلف الميكانيكي. استبدل الأجزاء التالفة قبل أن يتسبب فشل الكابل في وزن غير دقيق أو انقطاع كامل للنظام.
• تسجيل قراءات الزاوية بانتظام. يمكن لمعظم مؤشرات الميزانين الحديثة عرض قراءات الخلايا الفردية. تسجيل هذه بشكل دوري يخلق خط الأساس؛ تظهر الخلية التي تبدأ في الانجراف كقراءة زاوية متغيرة قبل وقت طويل من تأثر دقة المقياس الإجمالي.
• منع التحميل الزائد حسب التصميم. قم بتكوين المؤشر للإنذار عندما يقترب الحمل من السعة القصوى. بالنسبة لمقياس 60 طنًا، فإن الإنذار عند 58 طنًا يمنح المشغلين وقتًا لإيقاف عملية التحميل قبل أن يتم الضغط على الخلايا بما يتجاوز سعتها المقدرة.
• أعد تشحيم أجهزة التثبيت سنويًا. مركب مضاد للاحتجاز على أسطح تركيب قاعدة خلية التحميل وخيوط قضيب الفحص يمنع التآكل ويضمن استمرار حدوث الحركات الصغيرة اللازمة للقياس الدقيق.

كيف تتأثر دقة ميزان الميزان بعدد خلايا الحمل وموضعها

يؤثر عدد خلايا الحمل وموضعها أسفل سطح الميزان على كل من دقة القياس وتكرار النظام. لا يوجد معيار عالمي واحد، حيث يتم اختيار التكوينات بناءً على طول سطح السفينة وأنواع المركبات المتوقعة ومتطلبات الدقة.

يُستخدم عادةً الميزان القياسي ذو المنصة الواحدة بطول 18 مترًا 6 خلايا تحميل : اثنان تحت كل من العوارض المتقاطعة الثلاثة الرئيسية. وهذا يوفر توزيعًا جيدًا للحمل وتكرارًا كافيًا - إذا تعطلت خلية واحدة، فيمكن للنظام غالبًا اكتشاف الفشل من خلال قراءة زاوية غير متوازنة بدلاً من عدم الدقة الكارثية. تستخدم بعض التطبيقات عالية الدقة 8 خلايا تحت أربعة عوارض متقاطعة لتحسين التغطية.

تتطلب قبان الجسور المحورية متعددة الطوابق - حيث يزن كل سطح مجموعات محاور فردية بشكل منفصل - مجموعات خلايا منفصلة أسفل كل سطح، مع معالجة كل مجموعة خلايا بشكل مستقل. قد يتم استخدام جسر الميزان ذو المحاور الأربعة 16 إلى 24 خلية تحميل في المجمل، تمت معايرة كل مجموعة بشكل مستقل للتأكد من أن جمع قراءات المحور الفردية يساوي إجمالي وزن السيارة المقاس عند وزن السيارة ككل.

التماثل موضع الخلية مهم. تقوم الخلايا الموضوعة بشكل غير متماثل بإنشاء خريطة حساسية غير متساوية عبر سطح السفينة: يتم تسجيل الأحمال القريبة من مجموعة الخلايا بشكل أكثر دقة من الأحمال الموضوعة في منتصف الطريق بين الخلايا. تتضمن ممارسة التثبيت عالي الجودة التحقق من حساسية الزاوية للتثبيت المكتمل باستخدام كتلة مرجعية موضوعة في كل زاوية ومقارنة القراءات. يظهر التثبيت المتوازن أقل من ±0.1% تباين عبر مواضع الزاوية.
